Estamos orgulhosos em compartilhar uma de nossas histórias de sucesso: a realização do comissionamento da Usina de Ribeirão Bonito, um marco significativo em nossa trajetória.
Esta empreitada não teria sido possível sem a colaboração conjunta com a MTR|ARCOL, que trabalha incansavelmente para fornecer soluções completas em energia solar. A MTR|ARCOL tem como responsabilidade a solução total dos trackers, desde a oferta dos equipamentos de geração como módulos solares, inversores, skids, subestações (MTR) até a estrutura metálica dos trackers (ARCOL). Por sua vez, nós da Stemis contribuímos com a automação e controle dos trackers, fornecendo suporte técnico integral, preparação de projetos e manuais, recomendações de equipamentos, monitoramento e comissionamento dos equipamentos.
O processo de comissionamento de trackers, que consiste na instalação e configuração inicial dos equipamentos de controle, é uma das nossas áreas de atuação. Nesse contexto, nossa equipe é responsável pela inspeção dos equipamentos, montagem da estrutura, configuração dos TCUs (Tracker Control Unit) e NCUs (Networking Control Unit), bem como a configuração do PC Industrial. Isso permite que sejam coletados e enviados dados da usina para a web, facilitando o monitoramento remoto.

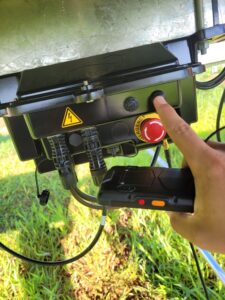

Configuração dos TCUs
A configuração dos TCUs é uma parte crucial do processo de comissionamento dos trackers, desempenhando um papel fundamental na otimização do rendimento dos painéis solares.
Os TCUs são dispositivos que contêm um algoritmo de georreferenciamento que aciona um motor com módulo de giro. Esse motor é responsável por rotacionar um eixo e, por consequência, os módulos solares presos a ele. Este movimento permite que os painéis solares se inclinem na direção que maximiza a geração de energia solar, adaptando-se à posição do sol durante o dia.
A configuração dos TCUs envolve a definição de uma série de parâmetros de operação. Primeiro, ajustamos a velocidade de giro do motor, o que determina a rapidez com que os painéis solares podem se mover para acompanhar a posição do sol. Também definimos posições de segurança para os painéis, que são utilizadas em situações de potencial dano, como durante tempestades ou altas velocidades de vento. Além disso, ajustamos a localização geográfica da usina, que é necessária para o algoritmo de georreferenciamento funcionar corretamente.
A etapa seguinte é conferir se os parâmetros iniciais do inclinômetro, que mede a inclinação dos painéis solares, e o sentido de giro estão corretos. Estes parâmetros são vitais para garantir que os painéis solares se movam corretamente e maximizem sua exposição à luz solar.
Configuração dos NCUs

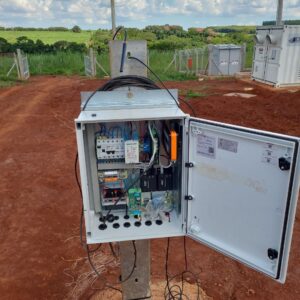

A configuração dos NCUs é outra parte importante do processo de comissionamento dos trackers em uma usina solar. Os NCUs desempenham um papel crucial no gerenciamento e na comunicação dos dados de todos os trackers, servindo como uma ponte entre os TCUs e a rede da usina.
Os NCUs coletam informações de todos os trackers, centralizando esses dados em uma única plataforma. Isso permite um controle mais eficiente e uma visão global do desempenho da usina, facilitando a detecção de problemas e a tomada de decisões.
A configuração dos NCUs envolve a definição de vários parâmetros de rede e de conexão para habilitar a comunicação entre os dispositivos. Isso assegura que os dados dos trackers sejam corretamente transmitidos para a rede da usina.
Além disso, os NCUs também possuem uma função importante de proteção dos trackers. Eles recebem dados de velocidade de vento de um anemômetro e, quando detectam uma velocidade acima do limite estabelecido, mandam os trackers para uma posição de segurança. Portanto, um dos aspectos da configuração dos NCUs é estabelecer a velocidade máxima de vento para os trackers, levando em conta cada angulação crítica de operação e os esforços estruturais correspondentes. Isso minimiza o risco de danos aos painéis solares devido a condições de vento adversas.

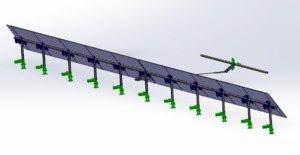

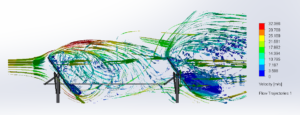

A configuração adequada dos NCUs é essencial para a operação segura e eficiente de uma usina solar. Na Stemis, nossa equipe altamente qualificada garante que cada parâmetro seja corretamente configurado, para maximizar o desempenho e a segurança dos trackers. Para isso, nossa equipe desenvolveu um estudo analítico e por Método de Elementos finitos para validação estrutural do tracker, quando submetido a situações críticas de vento. Vide imagens abaixo:
Configuração do PC Industrial
O PC Industrial, localizado na sala de controle da usina, é o cérebro do sistema de monitoramento. Ele recebe os dados dos NCUs , que coletam e centralizam as informações de todos os trackers. As informações recebidas são processadas e depois enviadas para a web, permitindo o monitoramento remoto da usina solar.
Configurar o PC Industrial envolve diversos passos. Primeiro, são definidos os parâmetros finais da rede da usina. Estes incluem a configuração de IPs, roteamento de dados, configuração de firewalls, entre outros, para garantir que a rede opere com segurança e eficiência.
O próximo passo é testar a movimentação dos trackers. Isso geralmente envolve comandos enviados a partir do PC Industrial para os NCUs, que controlam os trackers. Este teste assegura que o PC Industrial esteja devidamente sincronizado com os NCUs e que possa controlar efetivamente a movimentação dos trackers.
Finalmente, a configuração do PC Industrial também envolve a implementação de software de monitoramento de desempenho, que permite à equipe técnica acompanhar em tempo real o estado da usina, identificar possíveis problemas e otimizar a produção de energia.
Em resumo, a configuração correta do PC Industrial é crucial para a operação eficiente da usina solar, permitindo o monitoramento preciso e o controle eficaz dos sistemas de geração de energia.
Números
O comissionamento da Usina de Ribeirão Bonito-SP foi nosso primeiro grande projeto, seguido de perto pelo de Aracanguá II em São Paulo. Ribeirão Bonito apresenta 6,5 MWp com 12062 módulos fotovoltaicos e 163 trackers. Já Aracanguá II conta com 2,6 MWp, 4680 módulos fotovoltaicos e 39 trackers.
Este trabalho conjunto e a excelência em todos os processos nos permitiram alcançar resultados excepcionais, consolidando nossa parceria com a MTR|ARCOL e nos posicionando como referência no setor. Atualmente, temos outros 56 projetos em andamento, somando 250 MWp no total. A perspectiva para os próximos 3 anos é ainda mais promissora, com mais de 1,5 GWp previstos.
Estes sucessos demonstram nossa dedicação e competência na oferta de soluções de energia solar de alta qualidade. Estamos ansiosos para continuar a fornecer soluções eficientes e sustentáveis que contribuam para o desenvolvimento do setor energético do Brasil.
